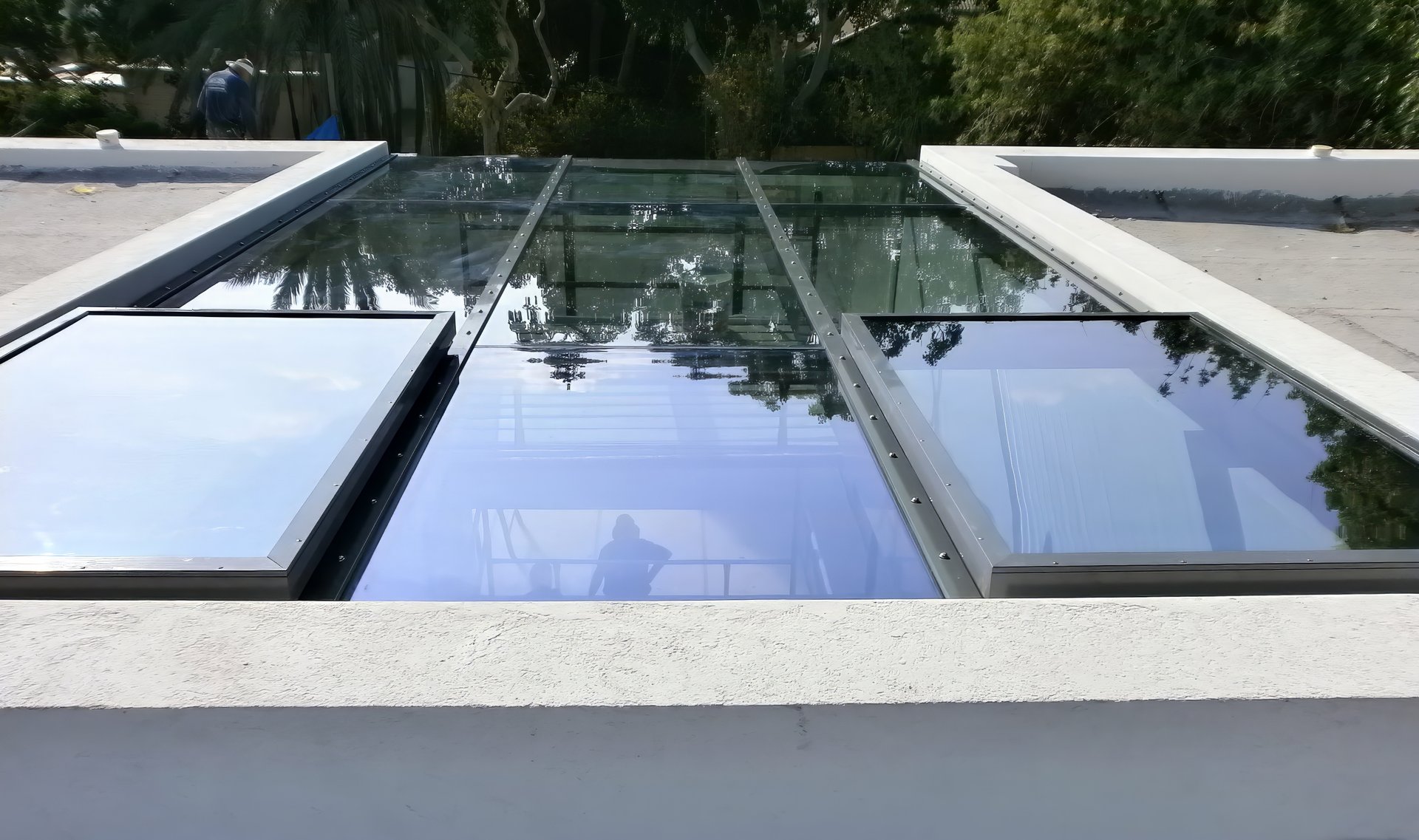

שחרור עשן ואוורור בגג — כיפות, חלונות ומנועים 24V
בטיחות שלא מוותרת על עיצוב
מוצרים › מערכות אוורור ושחרור עשן
05 — Ventilation & Smoke Release
בטיחות שלא מוותרת על עיצוב
על הקטגוריה
מערכות אוורור ושחרור עשן הן פתחים בגג שמאפשרים שליטה בכניסת אור ואוויר למבנה — בשגרה לאוורור טבעי, ובעת חירום לפתיחה מהירה באמצעות מנוע חשמלי ורכזת הפעלה.
שחרור עשן טבעי עובד לפי חוקי הפיזיקה: אוויר חם ועשן עולים ויוצאים דרך פתחים ייעודיים בגג, בזמן שאוויר צח נכנס מלמטה. מה שסקיילייט מספקת הוא הפתח עצמו והמנגנון שפותח אותו — כיפות, חלונות וסקיילייטים בהזמנה אישית, מנועי 24V ומערכות ההפעלה שלהם. הפתחים משתלבים כחלק מהמערכת המאושרת של המבנה ועומדים בדרישות התכנון של כל פרויקט, בתיאום עם יועץ הבטיחות והמתכננים.
לסקיילייט ארבעה עשורים של ניסיון בתכנון, ייצור והתקנה של מערכות אלה — מפתרונות מהמדף ועד פתרונות בהזמנה אישית.
על המוצר

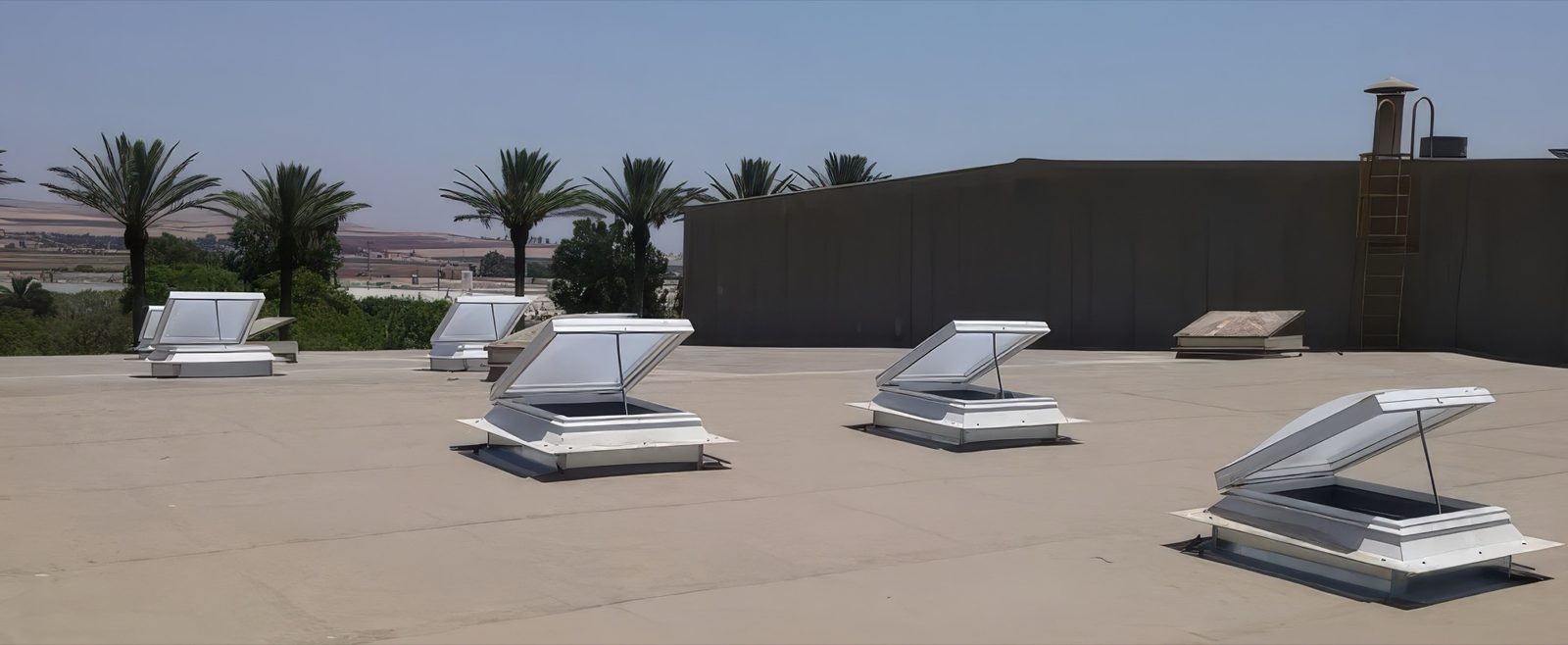

כיפות ESSERTEC הן מערכות מודולריות מתוצרת חברת ESSERTEC הגרמנית — מיועדות להחדרת אור טבעי ואוויר אל חלל המבנה. בסיס PVC עם בידוד פנימי וזיגוג כפול בגוון חלבי או שקוף. ניתן להוסיף רשת נגד יתושים.
מנועים ומערכות הפעלה
מנועי שחרור עשן 24V ומערכות הפעלה משלימות — מתאימים גם לכיפות ESSERTEC וגם לסקיילייטים בהזמנה אישית. בחירת המנוע נעשית בהתאם למפרט הפרויקט.
בחירה נכונה של מנועים היא הבסיס למערכת שחרור עשן טבעי נכונה. ההתאמה מתחילה מהשטח האפקטיבי להוצאת עשן — לא מגודל הפתח.

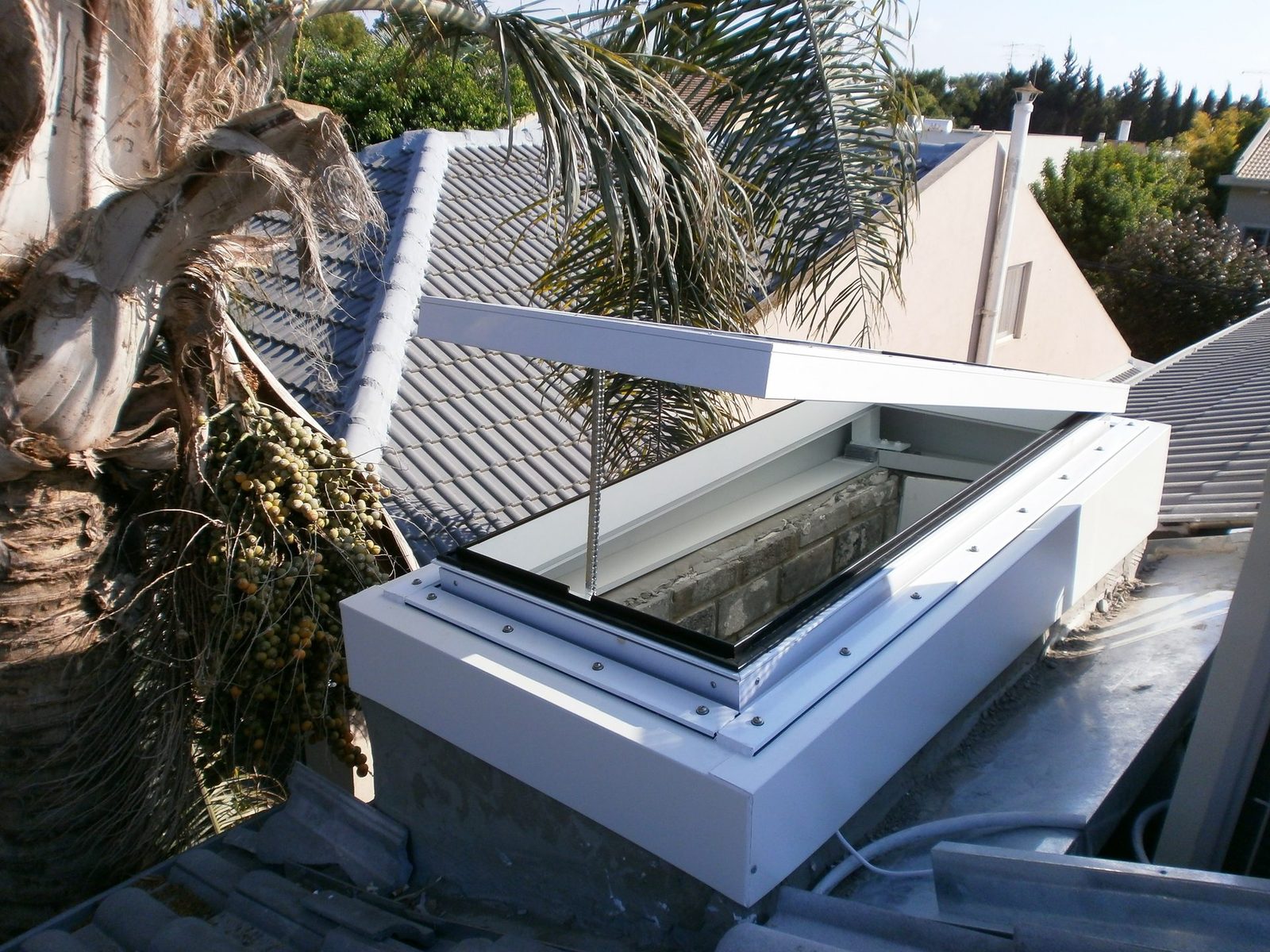

בחלונות פתיחת קיפ (חלונות על ציר) מותקנים מנועי שרשרת שמהלכם מאפשר פתיחת כנף בזווית של 60 מעלות לפחות. בחלונות הזזה ובפתחי גג משתמשים במנועי שרשרת, בחישוב משקל החלון ועומסי הרוח הלוחצים עליו. כל המנועים מתוצרת חברות מובילות בתחום ועומדים בתקנים הנדרשים.
ההפעלה נעשית אוטומטית על ידי רכזת ההפעלה של המבנה, או ידנית ממפסק קיר. פרטי תכנון נוספים — מידע טכני.

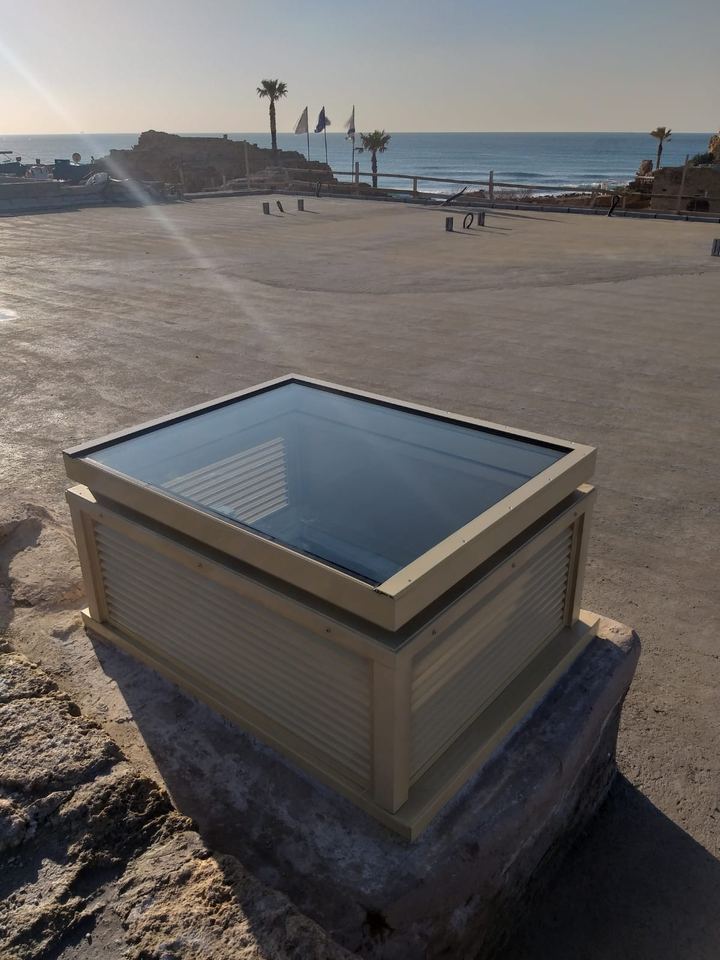

סקיילייטים בהזמנה אישית עם שחרור עשן

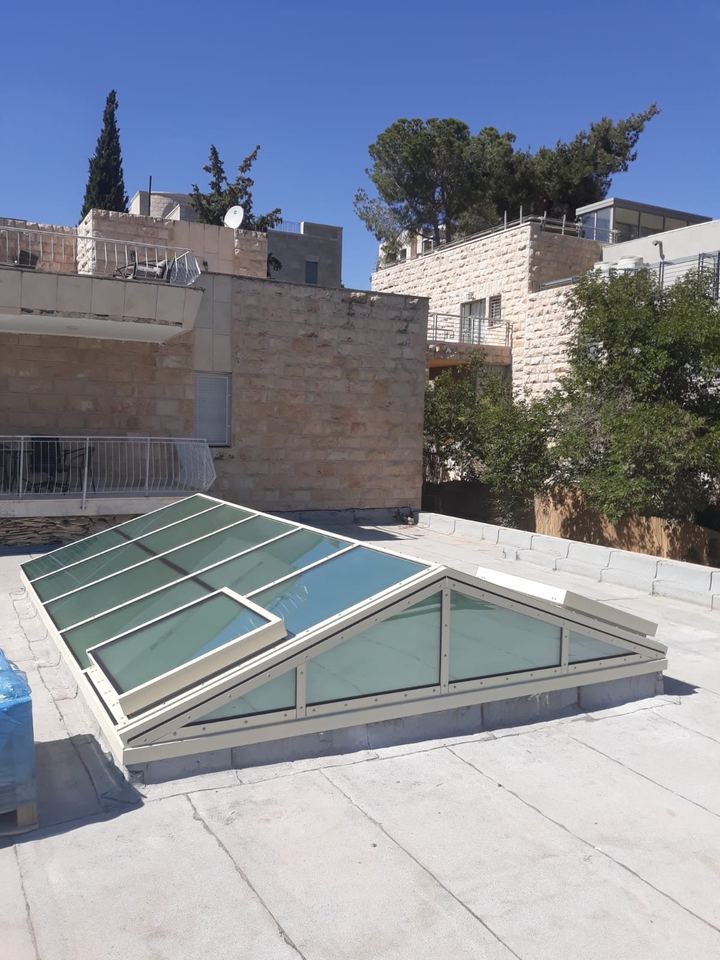

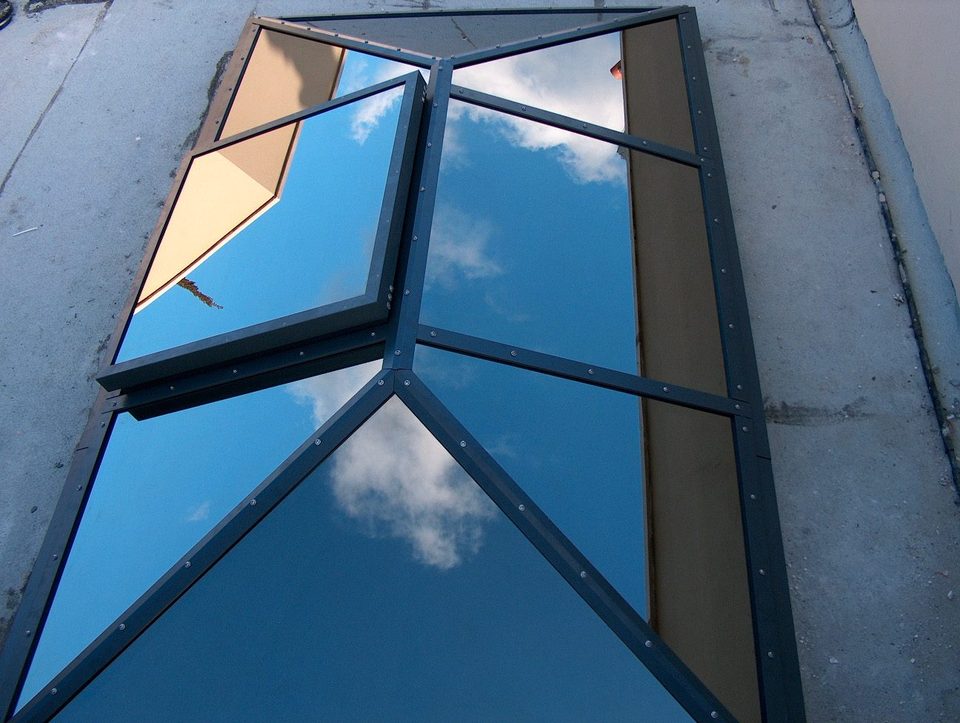

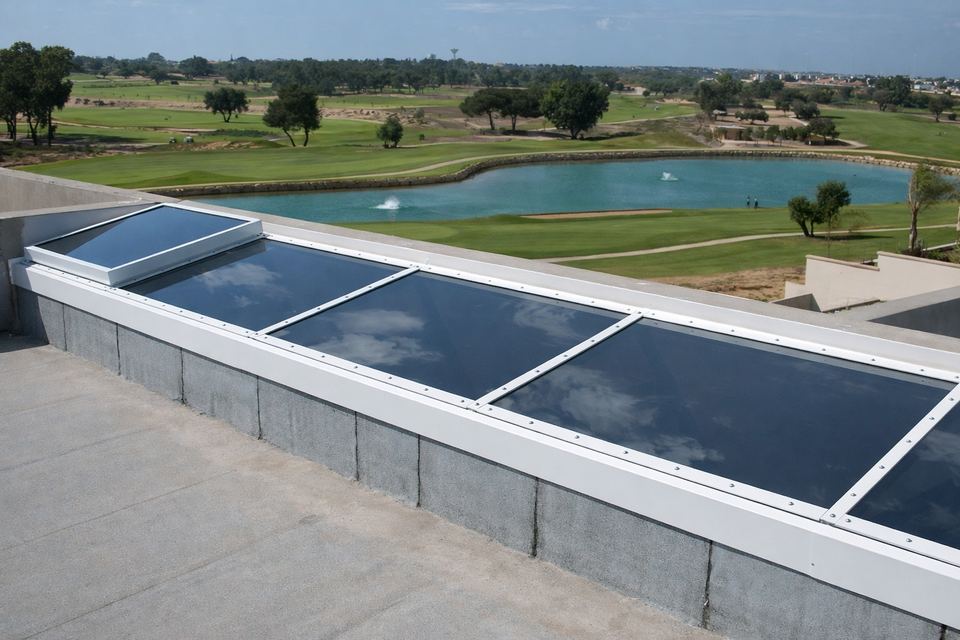

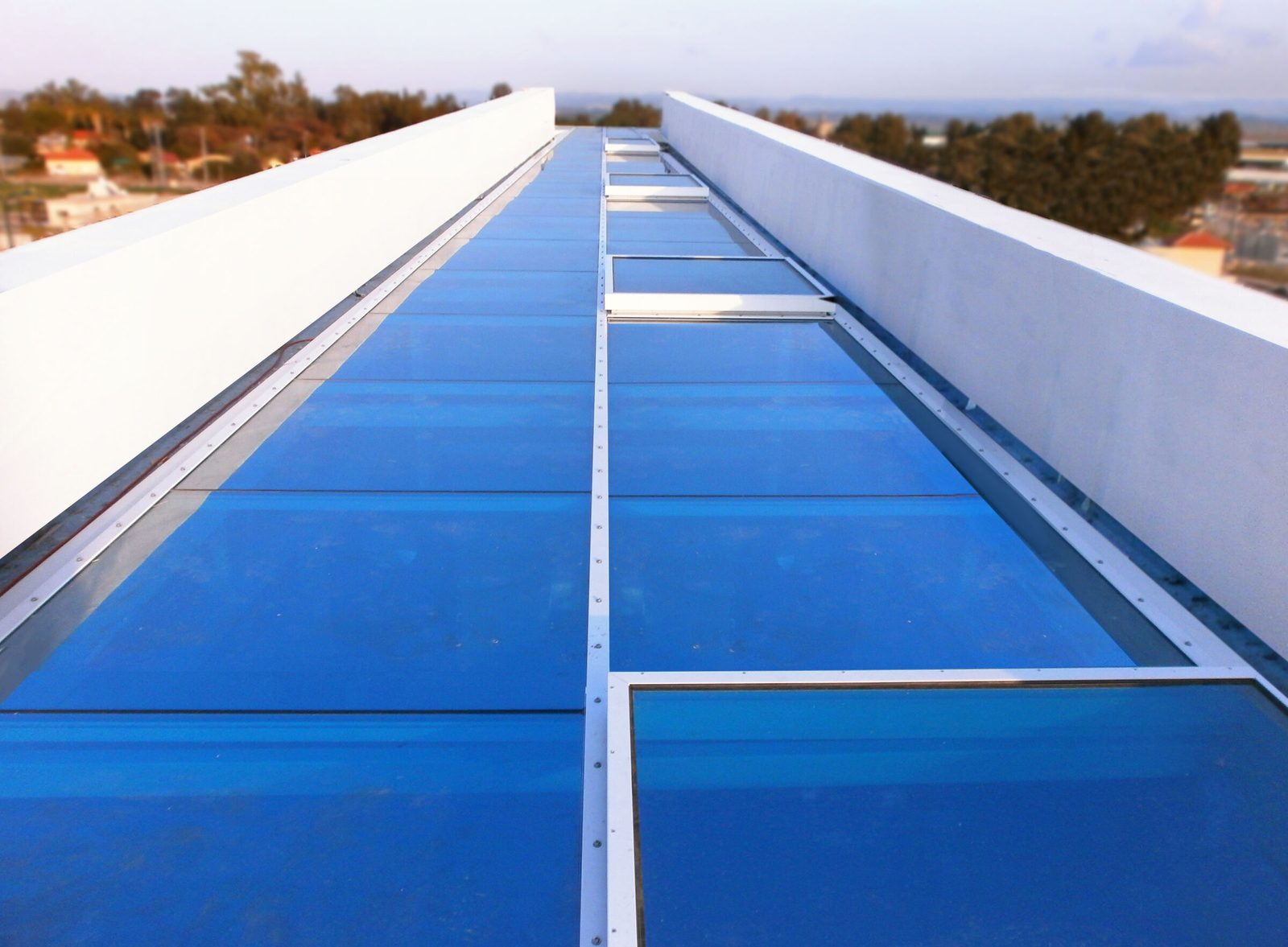

פרויקטים רבים משלבים סקיילייטים בצורות שונות עם פתחי אוורור ידניים או חשמליים — מאפשרים מימוש עיצובי בלי להתפשר על בטיחות.

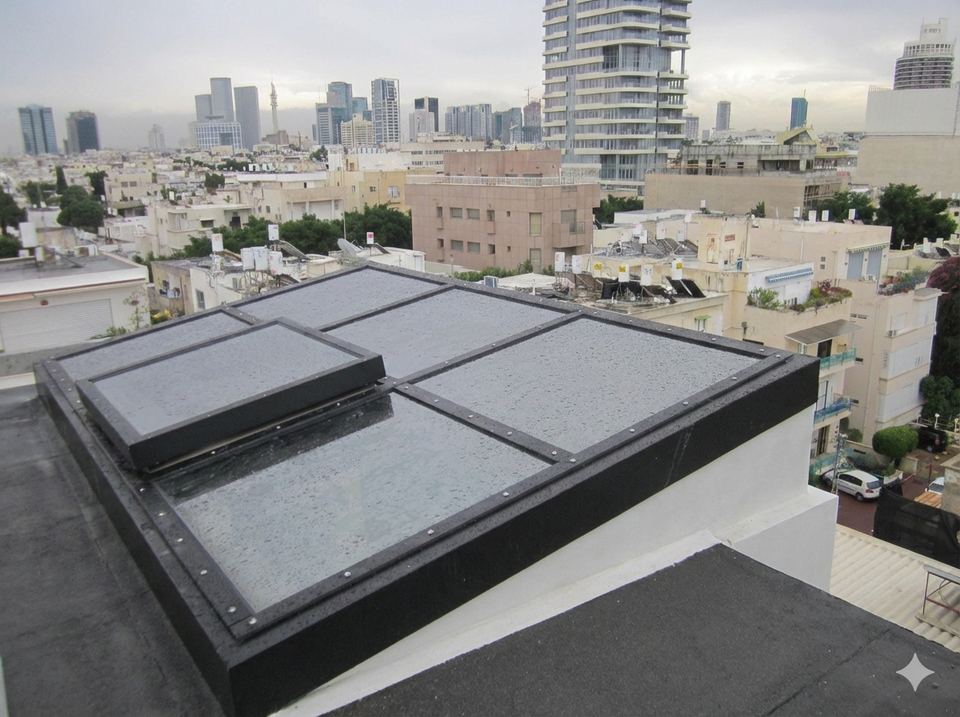

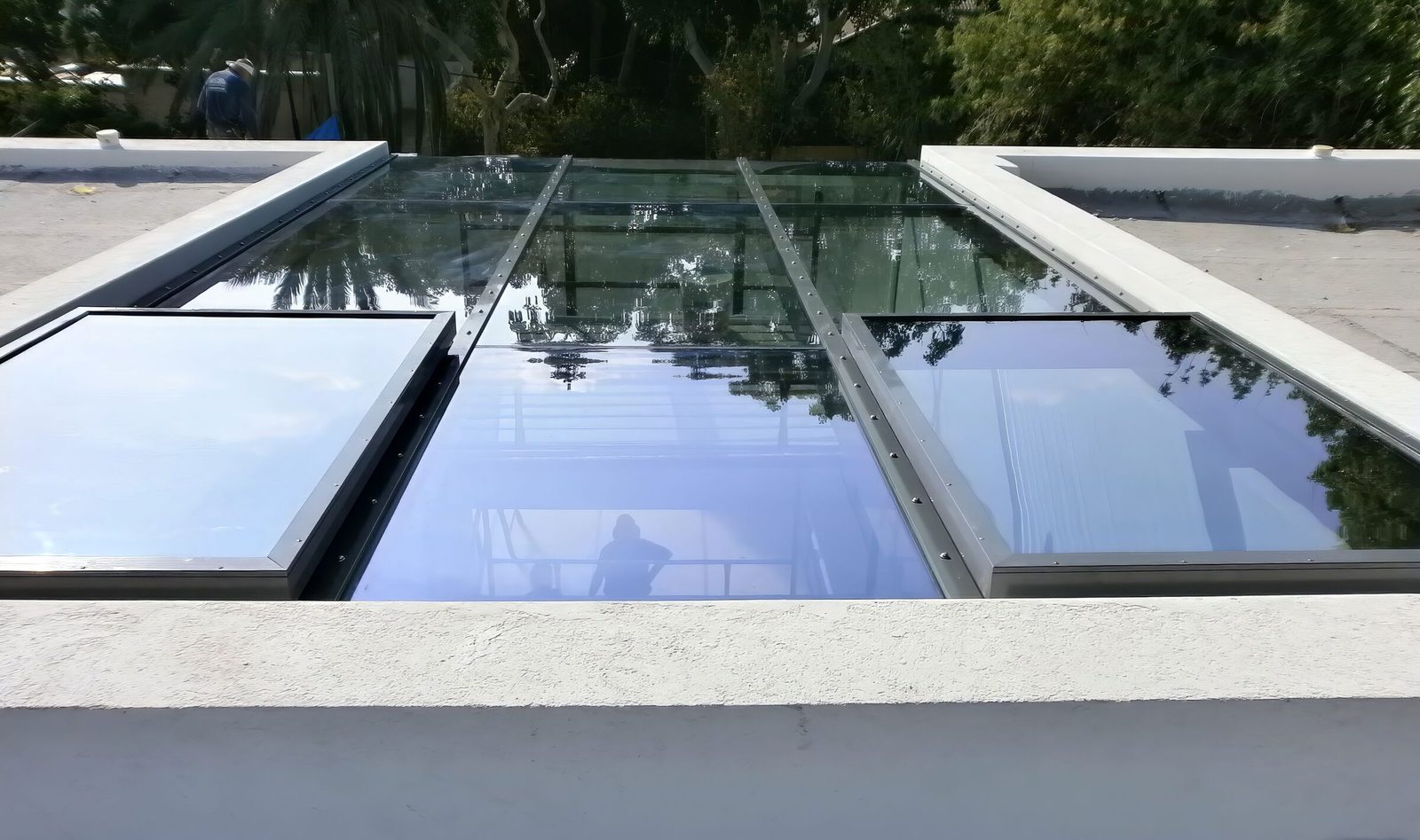

כך ביצענו בקריות החינוך בגליל ים ובכפר סבא — סקיילייטים מעל האטריומים הנפתחים אוטומטית לאוורור טבעי; ב«עד 120» ברמת החייל — קירוי בריכה בן 300 מ״ר עם חלונות שחרור עשן המשמשים גם לאוורור; בדירה ביפו העתיקה — חלונות אוורור מסונכרנים מעל הפטיו; בבית פרטי בתל אביב — סקיילייט קבוע עם חלון אוורור מסונכרן; ובמלון מצפה הימים — סקיילייט קבוע עם חלון אוורור מעל הפטיו.
לפרטים על שיטת התכנון של הסקיילייטים שלנו — דף סקיילייט קבוע ←
גלריה
פרויקטים
וידאו
שאלות נפוצות
EN 12101 היא סדרת התקנים האירופית למערכות בקרת עשן וחום — פינוי עשן וחום ממבנה בשעת שריפה, כדי לאפשר מילוט ולהאט את התפשטות האש. החלק הרלוונטי לפתחים בגג הוא EN 12101-2, הבודק את החלון ואת המנוע כיחידה אחת. כיפות ESSERTEC שאנחנו מספקים מגיעות בתצורות שנבדקו כך; בסקיילייטים בהזמנה אישית הפתח משתלב כחלק מהמערכת המאושרת של המבנה, לפי דרישות יועץ הבטיחות של הפרויקט.
את הפתח ואת המנגנון שפותח אותו: כיפות, חלונות וסקיילייטים בהזמנה אישית, מנועי 24V ומערכות ההפעלה שלהם. המערכת השלמה — רכזת הפיקוד, החיבור לגילוי האש ולחצן החירום — היא באחריות מתכנן מערכות הבטיחות של המבנה. אנחנו משתלבים בה ועומדים בדרישות שנקבעו לפרויקט.
הדרישה נקבעת בתכנון הבטיחות לפי ייעוד המבנה, גודלו ותפוסתו — נפוצה במבני ציבור, מסחר, חניונים ואטריומים. את הדרישה המדויקת קובע יועץ הבטיחות של הפרויקט.
כלל האצבע: שטח פתחי השחרור שווה לכ-2% משטח החלק הציבורי במבנה. הדרישה המחייבת לכל פרויקט נקבעת על ידי יועץ הבטיחות בהתאם לייעוד המבנה ולתפוסתו.
רכזת ההפעלה מחוברת למערכת גילוי האש של המבנה: כשמזוהה עשן, הרכזת פותחת אוטומטית את החלונות באמצעות מנועים חשמליים 24V. ניתן לפתוח גם ידנית ממפסק — לאוורור יומיומי.
מתחילים מהשטח האפקטיבי להוצאת עשן — לא מגודל הפתח. בחלונות על ציר (פתיחת קיפ) מותקנים מנועי שרשרת 24V שמהלכם מאפשר פתיחת כנף בזווית של 60 מעלות לפחות; בחלונות הזזה ובפתחי גג המנוע נבחר לפי משקל החלון ועומסי הרוח. ההפעלה — אוטומטית מרכזת ההפעלה של המבנה, או ידנית ממפסק קיר.
כן — זהו יתרון מרכזי של המערכת. בשגרה החלונות נפתחים לאוורור טבעי של החלל, ובחירום הם נפתחים אוטומטית מהרכזת. כך ביצענו בקירוי הבריכה בן 300 המ"ר בבית «עד 120» ברמת החייל — חלונות שחרור עשן המשמשים גם לאוורור.
